CIM论文 │ CIM平台三维漫游功能的实现与优化技术研究

沣西新城是国家级新区西咸新区的重要组成部分，作为西部科技创新引领区，其已搭建起一套融合多维城市数据的CIM平台，涵盖市政规划、城市规划、道路桥梁建设等多个层面。该文依托该CIM平台，结合漫游功能未来的应用场景，对以往的漫游提出优化策略，具体的研究内容如下：

1）结合CIM场景模型，提出多方式便捷化的漫游路径创建方式；

2）优化漫游控制[9]，提高漫游的灵活性，实现更加真实的漫游效果；

3）研究碰撞检测算法，实现漫游路径的自动纠正功能；

4）实现漫游的行走、驾驶、飞翔多种运动模式，并可自由切换。

根据研究内容和漫游的具体操作方法，该文提出了实现漫游功能的整体技术路线，如图1所示。

依托沣西新城的信息模型数据，该文以vue前端框架和springboot后端框架为基础，使用CesiumJs引擎快速搭建CIM城市三维场景[10]。由于CIM平台中影像、模型数据体量十分庞大，需要采用一定的图形绘制加速方法提高场景浏览的流畅性。目前主要有三种方法可以实现图形的实时高速绘制[11]：

1）可见性判断，分为外部判断和内部判断，外部判断剔除视点之外的多边形，内部判断剔除被遮掩的多边形[12]；

2）纹理映射，通过位图表达表面细节，根据模型离观察者视点的距离动态调整位图的分辨率[13]；

3）多边形简化，使用多层次细节算法（LOD）来减少多边形的数量，对于近处物体展示细节，对于远处物体只展示其外轮廓[14]。

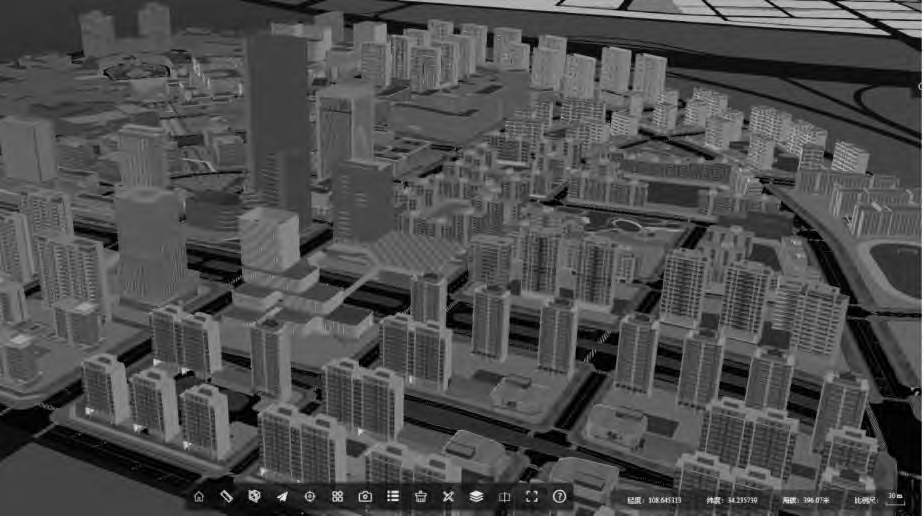

CIM平台漫游的三维场景搭建如图2所示。

2.2.1 路径设置

漫游路径的本质是由一系列路径站点连接构成的空间曲线。要构建漫游路径，必须先获取站点。单个站点的参数如表1所示。

CIM平台已具备三维空间坐标，在CIM的三维空间中可任意选取漫游视角点位。结合使用者的操作习惯，获取站点的方式一般有两种，一是通过在三维场景中点击选中某些点作为路径的站点；二是通过导入已设定好的漫游站点数据文件进行设置。

结合CIM平台的功能特点，可通过两种更加便捷高效的方式进行路径设置：

1）通过当前视口获取。直接记录当前场景视角的数据作为站点，可以让使用者获得漫游过程再现的感受；

2）通过道路模型的中心线转化。由于CIM涵盖了道路、河流等多种模型，故可获取模型的中心线信息，并将其转化为路径站点，以实现沿道路、河流方向漫游的效果。通过CIM的最短路径搜索功能，还可以实现城市道路网络的点对点最近漫游。

2.2.2 漫游控制

1）速度控制

为了实现好的漫游效果，需控制漫游速度，并在漫游过程中保持匀速漫游。漫游速度的控制可以通过控制漫游时间来实现，而由于漫游路径每一段的长度并不相同，匀速漫游情况下每一段的漫游时间也不相等，可以计算出每一段的漫游长度d_i ，再根据总的漫游长度d_w 和漫游时间t_w推算出每一段的漫游时间ti，每一段漫游长度d_i 的计算公式如

式（1）所示：

式中，xi为第i段漫游x轴差值；yi为第i段漫游y轴差值；zi为第i段漫游z轴差值；d_i 为第i段漫游长度。

2）视口控制

漫游过程需进行视口控制，以给使用者真实的方向感。漫游的视口控制可通过控制heading、pitch、roll三个视角参数来实现。可计算漫游路径每一段的视角参数差值，然后在每一段路径进行多次相机视角变换，来控制视口严格地沿着路线方向变换。视角变换的频率set可根据每段漫游的设置时间而定。视角变换的关键代码如下：

3）重力控制

为了使用者有更加沉浸式的体验感，有时也需要在漫游过程中进行重力模拟。漫游的重力模拟可以通过操作贴地漫游来实现，即控制漫游在每个时段与下方地形或建筑物的高度差ht始终保持在一个固定数值，具体的模拟算法见2.3.2节。

由于漫游在开启重力模拟过程中，会贴地漫游，其竖直面的漫游路径不再是一条直线，而是一条不规则曲线，故为实现匀速漫游，需根据漫游时间重新运算来进行控制。

2.2.3 路线纠正

在漫游过程中，需准确地判断漫游对象与飞行路线上的场景模型是否发生了碰撞，以增强漫游的真实性和体验感，同时也方便使用者更正漫游路径，具体的碰撞检测算法见2.3.1节。

当在漫游测试中检测到前方有障碍物时，可根据障碍物位置获取障碍物模型的数据信息，然后根据模型数据规划绕行路线。

漫游路线纠正的整体流程如图3所示。

2.2.4 模式选择

通过对漫游重力、速度、碰撞的控制，并结合不同类型的三维场景展示，可以实现漫游的多模式选择功能，各漫游模式的具体配置如表3所示。

2.3.1 碰撞检测算法

该文采用基于AABB包围盒的碰撞检测算法[15]，AABB包围盒即轴对齐包围盒，其满足如下条件：

式中，l_x、u_x、l_y、u_y、l_z、U_z分别是该AABB包围盒在X、Y、Z坐标轴上投影的最小值和最大值坐标。该算法的基础是空间直线与空间多边形的求交，可以判断在漫游过程中漫游对象是否与地形或建筑物发生碰撞。其检测步骤为：

1）获取当前漫游对象的视点为V；

2）获取沿路线route方向距离为d的点M；

3）获取周围要素的长方体坐标范围；

4）判断VM和周围要素是否相交，如果不相交，则可进行到下一个位置M，如果相交，则执行步骤5）；

5）根据当前位置坐标获取障碍要素的模型数据，由路线和模型轮廓数据计算出绕行路线routec，将其内插到路线route中，进行下一个点M的检测。

2.3.2 重力模拟算法

在整个漫游过程，获取漫游路径水平投影范围内的地形高程和建筑物高程，再控制漫游高度与地形和建筑物高程之间的差值在一定范围之内，如下：

式中，h_t表示第t时段漫游的高度；h_bt表示第t时段漫游路径投影下的地形或建筑物高程；h_m表示视点与地形或建筑物的高度差。

该算法的核心是获取路径投影范围内地形和建筑物的高程，CesiumJS根据模型类型的不同提供了不同的api接口。整个漫游过程重力模拟的具体步骤如下：

1）获取漫游路径及其水平投影l_p；

2）根据漫游时间t_w以一定时间频率将漫游过程划分为多个漫游时段l_t；

3）在每个时段l_t中，判断漫游路径水平投影范围内的虚拟对象是地形还是建筑物，再根据CesiumJS提供的api分别获取其高程h_bt；

4）根据式（3）计算t时段漫游高度h_t；

5）根据漫游高度的变化重新修正漫游路径。

基于以上研究,该文设计了CIM平台的漫游功能。功能的最终实现效果为在CIM的城市空间场景中,使用者可通过多种方式设置不同场景下的漫游路径,然后按照设定的路径轨迹进行定向漫游,同时支持时间参数设置,支持速度、重力和碰撞控制,提供行走、驾驶、飞行三种模式。针对录制完成的漫游,可点击漫游列表重新进行播放。对于城市街景、建筑模型等三维场景,支持室内与室外漫游。

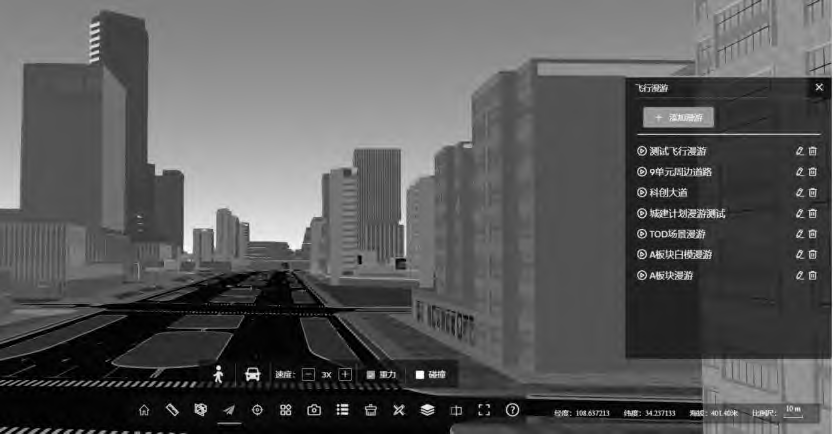

基于沣西新城CIM平台的现有场景和功能，该文设计并完成了CIM平台的三维漫游功能，可以看到整个程序的运行效果如图4所示。

该功能可让使用者通过漫游观察工程的整体效果，未来还可以基于该系统进行一些扩展，应用于城市规划、建筑设计等领域,如结合仿真技术实现人流与车流的三维仿真,以更好地辅助交通规划决策结合VR技术实现城市景观虚拟与现实相融合",以更好地辅助城市规划布局等。

该文根据CIM平台的技术特点和应用需求，提出了CIM平台的漫游功能优化内容，基于此研究了各关键功能的实现技术与方法，并以沣西新城为案例，设计并实现了CIM平台的三维漫游功能。该文获得的成果如下：

1）根据CIM场景模型特点，提出了视口获取和模型中心线提取两种更便捷的漫游路径设置方式；

2）通过速度控制、视口控制、重力模拟等多种控制方法实现更真实地漫游效果；

3）通过AABB包围盒碰撞检测算法及障碍物模

型数据获取方法，实现漫游路线自动纠正；

4）结合漫游的重力、速度、碰撞控制和场景切换，实现多模式下的漫游效果。
